概要：簡述圣地陽光項目的工程概況，分析了玻璃幕墻、層間鋁板造型、鋁質擴張網吊頂、雨棚系統性能及構造，并對幕墻補埋施工工藝（安全性）、幕墻防火系統、幕墻防雷系統、幕墻節能系統進行了淺析。
一、工程概述：

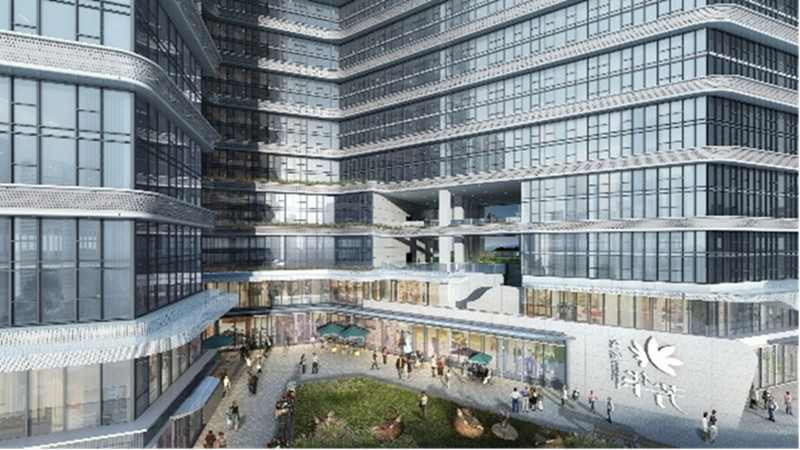

項目名稱：圣地陽光項目
工程地點：西安市高新區科技一路以南，團結南路以東
建設單位名稱：西安兆興實業有限公司
建筑設計單位：北京保利達工程設計有限責任公司
幕墻施工單位：西安天幕實業有限公司
本項目總建筑面積84008㎡，其中地上61652㎡，地下22356㎡。
建筑層數：主樓地上19層（商業地上2層）地下3層，結構抗震設防烈度8度，項目功能為L(cháng)OFT公寓+辦公+底商，建筑高度99.95米。采用框架剪力墻結構，1-2層為入口大堂以及配套商業；三層及以上為公寓和辦公，其中第17—19層連廊部分為型鋼結構。
幕墻最高標高：105.15米；幕墻結構形式：構件式幕墻。
幕墻設計合理使用年限不小于25年，其支承結構的設計使用年限不小于50年；基本風壓：0.35KN/㎡；基本雪壓：0.25KN/㎡；氣候類型：寒冷地區；建筑分類：一類高層公共建筑；建筑耐火等級：一級。
幕墻工程范圍：包括玻璃幕墻系統（含開啟窗、鋁合金百葉）、外立面裝飾系統(穿孔鋁板裝飾圍擋、金屬網絲吊頂、穿孔鋁板裝飾線條、輕鋼雨棚)等的所有外立面的工作內容。
二、幕墻體系性能及構造分析：
（一）玻璃幕墻性能及構造分析
幕墻類型：構件式斷熱幕墻
幕墻面板規格：東西向：TP6+12Ar+TP6中空鋼化Low-E雙銀玻璃、TP8+12Ar+TP8中空鋼化Low-E雙銀玻璃。南北向：TP6+12A+TP6中空鋼化Low-E雙銀玻璃、TP8+12A+TP8中空鋼化Low-E雙銀玻璃。幕墻支撐結構選用：立柱：110系列（主樓位置）、130系列（裙樓及屋頂架空層位置）、180系列（鋼結構連廊16層）斷熱鋁合金立柱。鋁合金立柱及鋁合金插芯材質為6063A-T5，橫梁：幕墻橫料選用65系列隱框鋁合金型材，材質6063-T5。
本項目幕墻結構設計采用成熟的玻璃幕墻系統結構—采用構件式幕墻系統，性能可靠，氣密性能、水密性能優良。在眾多工程中已經大量使用并反應很好。在設計時除滿足正常功能外，本系統重點考慮了其水氣密性及排水途徑的設計，從而達到“構造防水”、“以排為主”的先進設計理念，改變打膠密封 “以堵為主”的落后設計方式。
其結構特點為：
（1）幕墻的視覺效果:
外視：幕墻立面效果達到建筑裝飾要求，分格滿足建筑設計要求及室內功能要求；玻璃的明亮剔透及鋁型材的金屬質感，表現了現代工業產品材料的應用，更突出了現代建筑的裝配感與立體感；內視：通過計算合理選用型材斷面，比例合理，內視效果簡潔流暢，通透效果佳。
（2）結構防水：利用雨幕原理和結構密封保證幕墻的水密性和氣密性，通過密封條及密封膠兩道密封，實現結構防水。
（3）與主體連接：幕墻與主體連接形式是玻璃板塊－幕墻龍骨－轉接件-埋件（主體結構中）或鋼結構。連接可實現三維調整，受力狀態合理。
（4）龍骨間的連接：豎龍骨之間及橫豎龍骨的連接采用可伸縮結構，滿足了橫梁因溫差作用而產生的伸縮效應，消除了幕墻的伸縮噪音，提高了幕墻的抗震變位能力。
（5）防噪、降噪設計：結構使用了防噪、降噪設計，幕墻龍骨與板塊之間的連接采用可伸縮結構，滿足了橫梁因溫差作用而產生的伸縮效應，消除了幕墻的伸縮噪音，提高了幕墻的抗震變位能力。所有硬性接觸處，均采用彈性連接，提高幕墻的抗震性能，消除了伸縮噪聲，同時由于密封性能的提高，保證了帷幕的隔音效果。
（6）安全性：風荷載標準值風荷載標準值按照《建筑結構荷載規范》進行幕墻結構計算。經嚴格按規范計算選用鋁合金龍骨斷面，滿足受力要求。對選用的玻璃配置也進行了驗算，可以滿足幕墻板塊的分格要求。
（7）抗震性：本工程按8度地震設防烈度設計。
（8）可拆卸設計：幕墻玻璃板塊采用可更換設計。板塊通過單元掛接結構形式連接。當現場需要拆卸更換時，可方便進行玻璃板塊更換。
（9）防腐設計：結構中易受腐蝕的部位主要為幕墻的龍骨及連接件，對幕墻的鋁龍骨表面進行防腐處理。鋼制連接件采取表面熱浸鍍鋅防腐處理，附件均選為不銹鋼件，所有密封件為耐腐蝕的非金屬材料。不同金屬材料之間加設絕緣墊片，以防止電化腐蝕不同金屬的接觸面都使用尼龍墊片以防止電化腐蝕。
（10）保溫節能設計：①玻璃配置為中空Low-E雙銀玻璃，具有很好的保溫隔熱性能；②幕墻窗型材選用斷熱型材，隔熱效果明顯，達到節能的效果。③使用密封膠密封及膠條密封，提高了水密、氣密性能，減少了室內外的熱量傳遞，亦能達到節能的效果。
（二）層間鋁板造型性能及構造分析
層間包梁造型鋁單板幕墻龍骨主要采用50x4mm鋼方管，鋼材采用鍍鋅并表面金屬氟碳漆處理；
層間包梁造型的技術分析：
1、兩個玻璃幕墻板塊分格對應一個層間造型鋁板板塊；
2、以Φ20mm穿孔鋁板為基層，企業LOGO圖案為基本組合元素；
3、圖案由一大四小企業LOGO組成，±45°均與布置，詳見上圖；
4、層間鋁板造型的支撐結構及其與幕墻連接皆采用螺栓連接，便于現場施工，安裝效率較高，對環境污染較小，也對低碳環保做出貢獻。
層間特殊角度鋁板造型的技術分析：
1、本工程標準層層間特殊角度有90，135，陰角、陽角部位共計16處；
2、特殊角度的層間鋁板造型按現場測量放線，實現三維整體建模設計；
3、特殊角度的層間鋁板造型的支撐結構按圓弧定制加工；
4、特殊角度的層間鋁板造型按整體加工、安裝，凸顯建筑整體效果。
（三）鋁質擴張網吊頂性能及構造分析
1、鋁質擴張網吊頂采用3mm板厚鋁質擴張網，表面氟碳噴涂處理；
2、龍骨主要采用120x60x4mm 鋼方管、50x4mm鋼方管，鋼材采用鍍鋅并表面金屬氟碳漆處理。
鋁質擴張網吊頂技術分析：
1、鋁質擴張網吊頂采用3mm板厚鋁質擴張網，網孔為40x80mm,梗絲寬度為10mm，采用1060鋁材質，表面氟碳噴涂處理，滿足建筑設計的要求。
2、鋁擴張網與邊框組成基本單元，最大尺寸1200x3000mm,整體安裝；
3、根據現場結構實際，鋼結構連廊中選用空間桁架做為其主要受力的支撐結構，減少吊頂面板的擾度，提高其平面度，滿足建筑效果的要求。
4、保證整體建筑效果，層間鋁板造型連貫，與鋁擴張網的收口采用鋁單板，達到協調統一。
（四）雨棚性能及構造分析
1、雨篷龍骨采用140x80x5mm鋼方管、60x4mm鋼方管；鋼材材質為Q235B；
2、玻璃雨棚面材為6+1.14PVB+6mm鋼化夾膠玻璃，龍骨外包2.5mm鋁單板；
3、鋼材表面采用熱浸鍍鋅層處理；
4、外包鋁單板采用整體焊接異形造型版，實現建筑造型之需，完美顯現設計理念，筑造精品工程。
三、幕墻建筑功能的分析：
（一）、幕墻補埋施工工藝（安全性）
幕墻作為建筑外圍護結構，可行的補埋方案才能保證幕墻安全可靠。西安地區為8°地震設防，現場補埋方案嚴格遵守執行《混凝土結構后錨固技術規程》JGJ 145-2013相關規定。
玻璃幕墻構架與主體結構采用后錨固螺栓連接符合下列規定：
1、產品具有出廠合格證及檢測報告；
2、每個連接節點不應少于兩個螺栓；
3、錨栓直徑通過承載力計算確定，現場選用12mm后錨固螺栓；
4、化學螺栓主要采用M12X160mm（拉拔試驗值為15KN）、M16X190mm（拉拔試驗值為20KN）特殊倒錐型化學螺栓；
5、化學螺栓現場拉拔試驗滿足設計要求（詳見試驗報告）；
6、輕質填充墻不應作為幕墻的支撐結構；
7、后錨固螺栓基材厚度和邊距要求滿足相關標準、規范的要求；
8、化學錨栓的最小錨固深度應滿足相關標準、規范的要求；
9、未經技術鑒定或設計許可，不得改變后錨固連接的用途和使用環境。
（二）、幕墻防火系統分析：
本建筑為公共建筑，其耐火等級為一級。根據《建筑設計防火規范》（GB50016-2014）規定，當室內設置自動噴水滅火系統時，上、下層開口之間的實體墻高度不應小于0.8m，建筑幕墻應在每層樓板外沿處采取符合以上防火措拖外。幕墻與每層樓板、隔墻處的縫隙應采用防火封堵材料封堵，具體做法：采用結構梁外側采用二層1.5mm厚鍍鋅鋼板內填200mm厚防火巖棉防火隔離帶，本工程幕墻所用采用的防火巖棉材料為A級。本工程幕墻防火滿足《建筑設計防火規范》GB50016-2014(2018年版)的要求。
（三）、幕墻防雷系統的分析：
1、玻璃幕墻的防雷設計符合國家現行標準《建筑防雷設計規范》GB50057和《民用建筑電氣設計規范》JGJ/T16的有關規定。幕墻的金屬框架與主體結構的防雷體系可靠連接，連接部位清除非導電保護層。玻璃幕墻是附屬與主體建筑的圍護結構幕墻的金屬框架一般不單獨作防雷接地，而是利用主體結構的防雷體系，與建筑本身的防雷設計相結合，因此要求與主體結構的防雷體系可靠連接，并保持導電通暢。通常，玻璃幕墻的鋁合金立柱，在不大于10m范圍內宜有一根柱采用柔性導線上，下連通，銅質導線截面積不宜小于25mm2。
2、根據相關防雷規范及本建筑的功能特點，塔樓幕墻豎向避雷帶由上下電氣連通的立柱構成，其間隔不大于11m。幕墻的預埋件（或后置件）應和與主體建筑防雷引下線可靠連接的均壓環（Φ12鋼筋）電氣連通，其間隔不大于9m，然后立柱再通過鋼質連接件與預埋件相連。這樣在不大于100m2的范圍內，上下連通的立柱和均壓環就構成了幕墻避雷網格，然后與主體防雷引下線連通，從而使幕墻和主體建筑形成統一的避雷系統。
3、幕墻的防雷設計：幕墻均壓環需可靠與主體防雷引下線可靠連接；幕墻立柱需可靠與幕墻均壓環可靠連接；立柱的上下需用銅導線可靠連接。
（四）、幕墻節能系統分析：
1、面板：東向、西向幕墻：采用輻射率0.15-0.05離線Low-E(空氣層為12氬氣)中空斷橋鋁合金幕墻，傳熱系數：K=1.7W/(m2.k)≤2.0 W/(m2.k)，SHGC=0.40(限值)；南向、北向外窗：采用輻射率0.15-0.05離線Low-E(空氣層為12空氣)中空斷橋鋁合金幕墻（遮陽型），傳熱系數：K=2.1W/(m2.k)≤2.2 W/(m2.k)，SHGC=0.43(限值)，滿足建筑節能要求。
2、龍骨：幕墻采用110、130系列鋁合金隔熱型材，隔熱條采尼龍PA66GF25，隔熱條長度14.8mm。
3、非透明幕墻（外墻）面板背后的空腔內設置80mm厚硬質巖棉保溫板（A級保溫材料），容重不小于100kg/m3，導熱系數K=0.456W/(m2K)。
4、商業屋頂透光部分（屋頂透光部分面積<20%），采用輻射率0.15-0.05離線Low-E(空氣層為12空氣)中空斷橋鋁合金幕墻（遮陽型），傳熱系數：K=2.0W/(m2.k) <2.4 W/(m2.k)，SHGC=0.44(限值)，本工程采光頂玻璃采用(8+1.52PVB+8)+12A+10夾膠鋼化中空Low-E玻璃，滿足建筑節能要求。
四、總結
精湛的設計，精細的施工，使得建筑立面整體效果符合建筑設計理念，建筑構造做法滿足建筑設計的要求，整個工程效果突出，內涵品質體現，實現引領城市建筑之美，筑造民生精品工程。
